TAJMAC Group 高性能マシニングセンター、スイス型旋盤、多軸自動機CNC
×
制作プログラム

TAJMAC-ZPSの生産プログラムは、スイス式旋盤と多軸自動旋盤、機械式およびCNCで構成されています。 これらの機械は、世界中のすべての市場で最も要求の厳しい業界で使用されており、高レベルの技術パラメータ、精度、信頼性で非常に高い評価を得ています。.

TAJMAC BRASILは、Gozioロータリートランスファー＆マシニングセンター、産業オートメーションマシンEL-MECのアフターサービスとスペアパーツも販売および実行しています。

自動多軸旋盤WICKMAN

ACシリーズとサーボの機械
大量生産および大量生産のためのカム制御旋盤の伝統的な概念。 基本構成は、スピンドルドライブとフィードの制御されたモーターを備えた6または8スピンドルです。.
CNCシリーズの数値制御マシン
6および8スピンドル構成のCNC制御マシン。 技術的に要求の厳しいワークの連続生産に適しています.

自動多軸旋盤MORI-SAY

ACシリーズとサーボの機械
大量生産および大量生産のためのカム制御旋盤の伝統的な概念。 基本構成は、スピンドルドライブとフィードの制御されたモーターを備えた6または8スピンドルです。.
TMZシリーズの数値制御マシン
5、6、8スピンドル構成の完全CNC制御マシン。 技術的に要求の厳しいワークの連続生産に適しています.

スイス型旋盤MANURHINK'MX

直径32mm（36mm）までの丸棒、角棒、六角棒を製造するための生産性の高いスイス型旋盤をご紹介します。 スライド式主軸台を備えたこれらの自動旋盤は、TAJMAC-ZPSの生産プログラムを拡大しました。 NS。 2004年にMANURHINK＆rsquo; MXを買収し、フランスのミュルーズからズリーン市に生産を移管した後.

  • より強力な回転!
  • より強力なフライス盤!
  • より高い生産性!
シングルスピンドルおよびマルチスピンドル用の自動バーローダー CUCCHI-BLT

マルチスピンドルおよびシングルスピンドル旋盤用の自動ローダー
大規模なシリーズまたは大量生産に適した自動バーローダーの伝統的な概念。 5、6、または8スピンドルの基本バージョン、コスチュームデムナッドにいくつかのオプションがあります.
ヘビーバー用のロバストシリーズ
ブランドやモデルごとにローダーを製造し、困難なバーサポートの種類ごとに適した堅牢なマシンを製造しています

インテリジェントクランプを備えたロータリートランスファーおよび5軸立形および横型マシニングセンター.

CNCマシン
水平および垂直マシニングセンターのロータリートランスファーと5番目の軸の伝統的な概念.
最も困難な要件を満たすために、さまざまなスピンドルと無数の組み合わせを備えた完全に数値制御されたマシン。 技術的に要求の厳しい部品の大量生産に適しています.

マルチスピンドル自動旋盤 MORI-SAY 620AC
  • スピンドル数: 6
  • バーの最大直径:20 mm
  • 最大給餌時間: 100 mm
  • スピンドル速度：最大 6000 rpm
詳細情報

6つの横方向スライド、6つの縦方向スライド、および円錐形の4つのクロススライドを備えた基本構成 独立した動きの設定と中央ブロック。 連続したSiemensSimodriveモーター スピンドル速度と独立した送り、PLC Simatic 7-300.

マルチスピンドル自動旋盤 MORI-SAY 632AC 642AC
  • スピンドル数: 6
  • バーの最大直径: 32 /42 mm
  • 最大給餌時間: 125 mm
  • スピンドル速度：最大 4250 rpm
詳細情報

6つの横方向スライド、6つの縦方向スライド、4つのクロススライドを備えた基本構成 円錐形の設定。 過負荷、高い熱および動的安定性、バー加工のための4つの安全クラッチ 最大直径32mm（642の場合は42 mm）。
連続スピンドル速度と送りを備えたSIEMENSSimodriveモーター、PLC Siemens SIMATIC S 7-300.

マルチスピンドル自動旋盤 MORI-SAY 657AC, 667AC
  • スピンドル数: 6
  • バーの最大直径: 57 /67 mm
  • 最大給餌時間: 160 mm
  • スピンドル速度：最大 3200 rpm
詳細情報

6つの横方向スライド、6つの縦方向スライド、円錐形の4つのクロススライドを備えた基本構成 設定。 過負荷、高い熱および動的安定性、直径57mmまでのバー加工（667の場合は67mm）用の4つの安全クラッチ。 連続スピンドル速度と フィード、Siemens SIMATC PLC S 7-300.

マルチスピンドル自動旋盤 MORI-SAY 832AC, 842AC
  • スピンドル数: 8
  • バーの最大直径: 32 /42 mm
  • 最大給餌時間: 125 mm
  • スピンドル速度：最大 3750 rpm
詳細情報

8つの横方向スライド、8つの縦方向スライド、4つのクロススライドを備えた基本構成 円錐形の設定で。 過負荷、高い熱および動的安定性のための4つの安全クラッチ、 直径32mmまでのバー加工 (642の場合は42mm).
直径130mmまでのコレットまたはチャック自動加工での2次加工の可能性.
SIEMENS Simodriveモーター、連続スピンドル速度とフィード、Siemens SIMATC PLC S 7-300

マルチスピンドル自動旋盤 MORI-SAY TMZ Penta CNC
  • スピンドル数: 5
  • バーの最大直径: 18 mm
  • 最大給餌時間: 100 mm
  • スピンドル速度：最大 6000 rpm
詳細情報

5つのクロススライド、6つの縦方向スライド、1つのラジアルパーティングオフスライドを備えた基本構成. 最大30の制御軸、独立したスピンドル回転..
ファナック制御システム.

マルチスピンドル自動旋盤 MORI-SAY 620CNC
  • スピンドル数: 6
  • バーの最大直径: 20 mm
  • 最大給餌時間: 100 mm
  • スピンドル速度：最大 6000 rpm
詳細情報

5つのクロススライド、6つの縦方向スライド、1つのラジアルパーティングオフスライドを備えた基本構成. 最大28の制御軸。 ファナックコントロール.

マルチスピンドル自動旋盤 MORI-SAY TMZ642CNC
  • スピンドル数: 6
  • バーの最大直径: 42 mm
  • 最大給餌時間: 150 mm
  • スピンドル速度：最大 5000 rpm
詳細情報

5つのクロススライド、6つの縦方向スライド、1つのラジアルパーティングオフスライドを備えた基本構成. 最大44の制御軸、独立したスピンドル回転.
シーメンス制御システムSinumerik SOLUTION LINE.

マルチスピンドル自動旋盤 MORI-SAY TMZ842CNC
  • スピンドル数: 8
  • バーの最大直径: 48 mm
  • 最大給餌時間: 180 mm
  • スピンドル速度：最大 4500 rpm
詳細情報

7つのクロススライド、8つの縦方向スライド、1つのパーティングオフスライドを備えた基本構成. 最大62の制御軸、独立したスピンドル回転.
シーメンス制御システムSinumerik SOLUTION LINE.

マルチスピンドル自動旋盤 MORI-SAY TMZ867CNC
  • スピンドル数: 8
  • バーの最大直径: 67 mm
  • 最大給餌時間: 200 mm
  • スピンドル速度：最大 2500 rpm
詳細情報

7つのクロススライド、8つの縦方向スライド、1つのパーティングオフスライドを備えた基本構成. 62まで 制御軸、独立したスピンドル回転.
シーメンス制御システムSinumerik SOLUTION LINE.

MANURHIN K’MX 413
  • 最大バー ⌀ 13mm or ⌀16 mm
  • 12.000 両方のスピンドルのrpm
  • 強力なスピンドルモーター
  • 2つのアキシャルツールを同時にカット
  • カットする工具の数：2軸
詳細情報

THE MANURHIN K’MX 413は、最大直径13mまたは16mmのバーの部品を生産的に加工するために設計されています。

MANURHIN K’MX 432
  • 最大バー ⌀ 32mm or ⌀36 mm
  • 10.000 両方のスピンドルのrpm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットする工具の数：2軸
詳細情報

THE MANURHIN K’MX 432は、最大直径32mまたは36mmのバーの部品を生産的に加工するために設計されています。 (バーエンドの調整が必要です)

MANURHIN K’MX 532 TREND
  • 最大バー ⌀ 32mm or ⌀36 mm
  • 10.000 両方のスピンドルのrpm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットされた工具の数: 2
詳細情報

THE MANURHIN K’MX 532 TRENDは、最大直径32mまたは36mmのバーの部品を生産的に加工するために設計されています (バーエンドの調整が必要です)

MANURHIN K’MX 520
  • 最大バー ⌀ 32mm or ⌀36 mm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットされた工具の数: 2
  • 長時間の穴あけに最適 !
詳細情報

THE MANURHIN K’MX 520は、最大直径32mまたは36mmのバーの部品を生産的に加工するために設計されています。 (バーエンドの調整が必要です)

MANURHIN K’MX 632 DUO
  • 最大バー ⌀ 32mm or ⌀36 mm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットされた工具の数: 2
  • Two tools together on main spindle!
詳細情報

THE MANURHIN K’MX 632 DUOは、最大直径32mまたは36mmのバーの部品を生産的に加工するために設計されています。 (バーエンドの調整が必要です)

MANURHIN K’MX 732 EVO
  • 最大バー ⌀ 32mm or ⌀36 mm
  • ライブツールのパワー 2,3 kW
  • カットされた工具の数: 3
  • 主軸動力 15/25 kW
  • 最も強力なスイス自動旋盤!
  • ESPRIT CAMソフトウェアでサポート (以下からダウンロード)
詳細情報

THE MANURHIN K’MX 732 EVO is designed for productive machining of parts for bars with a maximum diameter of 32 m or 36mm (バーエンドの調整が必要です)

MANURHIN K’MX 816 CLEVER
  • 最大バー ⌀ 16mm or ⌀20 mm
  • 12.000 両方のスピンドルのrpm
  • B軸 (オプション)
  • カットされた工具の数: 4
  • 32の工具位置
詳細情報

THE MANURHIN K’MX 816 CLEVERは、最大直径16mmまたは20mmのバーの部品を生産的に加工するために設計されています。.

MANURHIN K’MX 916 CLEVER
  • 最大バー ⌀ 16mm or ⌀20 mm
  • 12.000 両方のスピンドルのrpm
  • B軸
  • Z軸フィード付きタレット
  • カットされた工具の数: 4
詳細情報

The MANURHIN K’MX 620＆nbsp;は、最大直径16mmまたは20mmのバーの部品を生産的に加工するために設計されています。.

MANURHIN K’MX SWING
  • 最大バー ⌀ 26 mm or ⌀ 32 mm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットされた工具の数: 4
  • プログラミングソフトウェア K´MX Plus
詳細情報

The MANURHIN K’MX SWING Ø26mmバーの場合はバージョン1026、Ø32mmバーの場合は1032で提供します (bar end  調整が必要です).

K’MX 432

K’MX 432

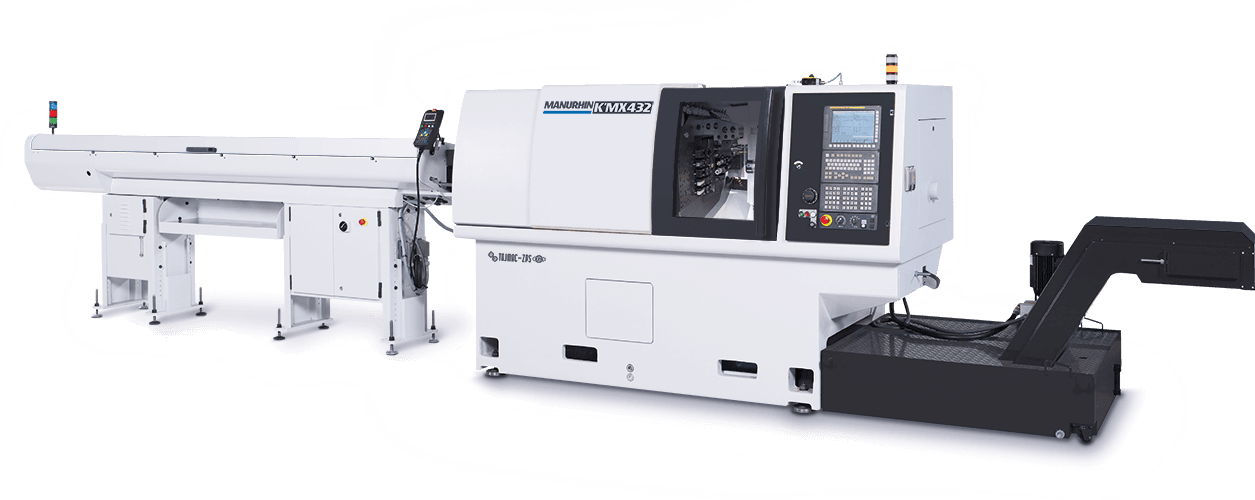

スイス型旋盤MANURHINK'MX 432

THE MANURHIN K’MX 432 is designed for productive machining of parts for bars with a maximum diameter of 32 mm.

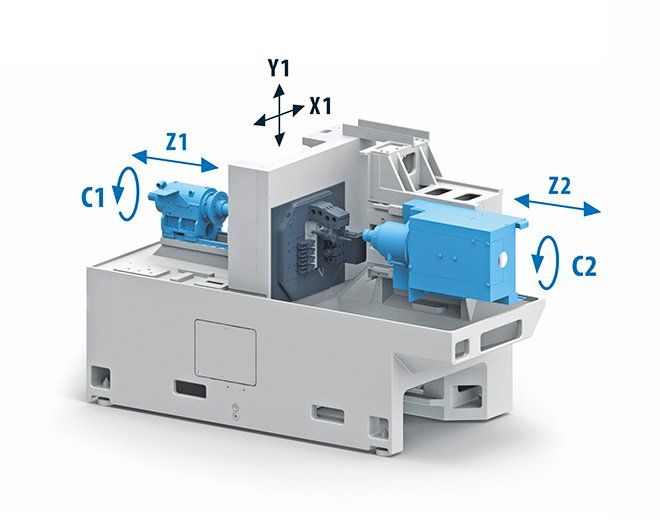

With a spindle bore diameter of 37 mm, no modification of the end of the bar for the bar feeder collet is needed. The machine comes standard with two electro spindles, each with a maximum speed of 10,000 rpm and with a rotary guide bush, synchronized by pulleys and belts from the main spindle. Four linear axes (X1, Y1, Z1, Z2), two rotary axes (C1, C2). The machine is very strong when milling, with torque up to 32Nm!

  • 最大バー ⌀ 32mm or ⌀36 mm
  • 10.000 両方のスピンドルのrpm
  • ライブツールのパワー 2,3 kW
  • ライブツールは最大トルク 32 Nm
  • カットする工具の数：2軸

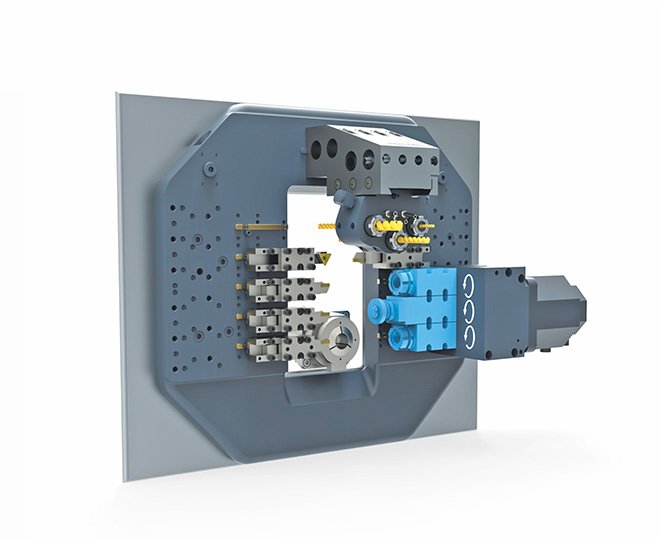

Tornio automatico a fantina mobile MANURHIN K’MX 432
Tornio automatico a fantina mobile MANURHIN K’MX 432

Parameters

Specifications


バーの最大直径 stock Ø 32 (36) mm
Spindle bore Ø 37 mm
Spindle power kW 100% / 25% - main 5,5 / 7,5 kW
Spindle power kW 100% / 30min. - counter 3,7 / 5,5 kW
Spindle max. speed rpm - main 10 000 min-1
Spindle max. speed rpm - counter 10 000 min-1
Spindle stroke mm 410 mm
Number of CNC axes 4 + 2
Programming channels 2
Tools in cut at the same time max 2
ライブツールのパワー 2,3 kW





Brochure K'MX 432
Production program MANURHIN K'MX

Don't hesitate to contact us if you are interested in this machine.
